行業新聞您當前的位置:首頁>>行業新聞 >> 活性炭從水溶液中去除錳

活性炭從水溶液中去除錳

來源：韓研活性炭網作者：韓研活性炭網 2018-01-05

　　活性炭從水溶液中去除錳，錳是自然界第二豐富的金屬。其最常見的礦物是軟錳礦(MnO2)。它是人體系統和酶活化的重要金屬。它在陶瓷，干電池和電線圈中有多種應用，它也是合金元素。除了處理未經處理的水以外的排放，錳的另一個主要污染來源是燃燒煤和石油。由于金屬物種的毒性和不可降解的性質，從水溶液和工業廢水中去除是必須的流程。

　　在本研究中，通過化學活化用KOH制備的活性炭被表征并用作吸附劑以從水溶液中去除錳。在批次平衡條件下研究錳離子在活性炭上的吸附。考察了不同參數，包括pH值，初始金屬離子濃度和溫度等因素的影響。Langmuir，Freundlich和Temkin等溫線用于分析平衡數據。

　　活性炭的物理化學性質

　　表1列出了這次使用的原材料制造的活性炭一些屬性。活性炭產物具有約914.23的表面積米2 /克和孔體積等于0.731 厘米3 /克。活性炭主要由碳組成，但也有許多氧化表面功能的氧氣。我們還注意到由于在活化步驟中用氫氧化鉀處理而存在鉀(與碳含量相比15%)。

　　活性炭表面形態

　　活性炭的SEM 圖如圖1所示。這些活性炭的外表面顯示出很大的空腔并且非常不規則，這表明材料的孔隙是在激活期間由試劑(KOH)的侵蝕性產生的。在700°C下用KOH 活化可以產生更多的孔隙和大量的揮發物。在活性炭表面清楚地發現了大的和發達的孔隙。在熱解過程中活性炭中的孔隙發展也是重要的，因為這將通過促進KOH分子擴散到孔中從而增加KOH-碳反應，從而增加活性炭的表面積和孔體積，從而增加KOH-活性炭。

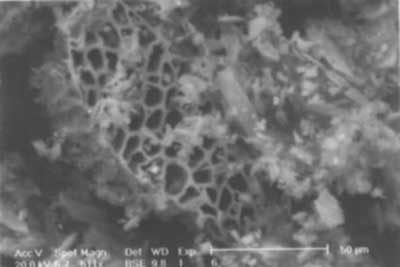

　　圖1。活性炭的SEM圖像。

　　吸附機理

　　制備的活性炭表面含有氧和芳族化合物的官能團。這些團體可以參與化學鍵合，負責活性炭的陽離子交換能力。因此，活性炭/錳反應可以用兩種方式表示(圖2)。根據此圖，離子交換的可能機制可以被認為是一個錳離子(Mn2 +)，其自身附著在兩個相鄰的羥基和雙氧基上，可以將兩對電子給予金屬離子，形成四個配位數化合物并將兩個氫離子釋放到溶液中。

　　圖2。可能的離子交換機制。

　　初始錳濃度對活性炭去除錳效果的影響

　　研究初始濃度對錳的影響范圍為20-140 mg / L，pH值固定為4。如果懸浮液中活性炭的質量等于 75mg，則去除初始錳的濃度為20mg / L的93.12%。例如，當初始錳濃度為 20mg / L時吸附量為24.83mg / g，而在初始錳濃度為140mg時，其增加至145.24mg / g 毫克/升。在較低的金屬濃度下，溶液中錳的摩爾數與可用表面積的比例低，因此吸附與初始濃度無關。在較高濃度下，可用吸附位點的數量減少，因此金屬去除取決于初始濃度。

　　溫度對活性炭去除錳的影響

　　溫度對從水溶液中去除污染物質有顯著的影響，大多數吸附過程是放熱的。對當前過程的調查也揭示了其放熱性質。通過將溫度從25 ℃ 升高至40 ℃ ，錳的去除率從88.37%降至81.38%。去除中的變化可能是由于在升高的溫度下污染物質逃逸趨勢增強的結果。也不排除在較高溫度下提高溶解度并因此降低吸附的可能性。

　　本研究表明，從今天準備的原材料制備的活性炭是從水溶液中去除錳的有效吸附劑。掃描電子顯微鏡和變換紅外光譜研究證明在活性炭表面上存在多孔結構和不同的官能團。錳的吸附受各種參數的影響，如初始pH值，錳的初始濃度和溫度。Mn(II)的最高去除率是在pH(pH = 4)。活性炭隨著溫度和初始濃度的增加，去除效率降低。

返回韓研首頁

溫馨提示：任何網站、媒體轉載本站原創文章則一定要寫明文章出處為:韓研活性炭網(m.quannei8.cn)，違者追究其法律責任。最終解釋權歸廣東韓研活性炭網所有，如有疑問請與我站編輯部的聯系，電話：020-39972520。

推薦資訊

新聞中心 News

主營：活性炭;椰殼活性炭;煤質活性炭;木質活性炭;果殼活性炭;蜂窩活性炭;活性炭纖維;凈水活性炭;水處理材料;空氣凈化材料.

活性炭精品推薦

FAQ熱門推薦
